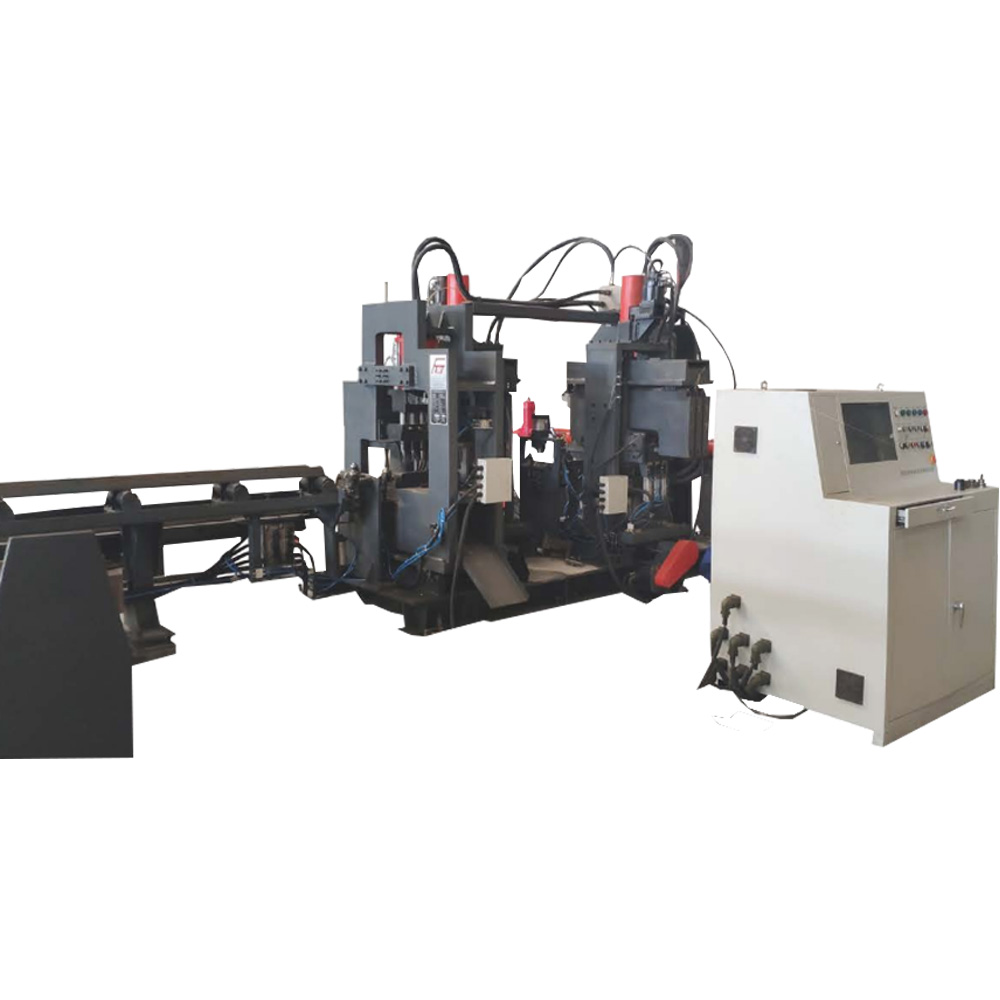

數控三維槽鋼沖孔剪切打字柔性自動生產線SWC120
1.用途
本機床主要用于槽鋼、角鋼的沖孔、剪切加工。是多種機械行業桁架、支架槽鋼和角鋼構件的數控加工設備。生產線由上料滾道、數控小車、數控小車軌道、三維沖床、剪切機、下料滾道、液壓動力站、控制系統8部分組成。
2. 設備特點
1、三臺沖床可分別控制，即可三面沖孔也可實現兩面沖孔。
2、從內側往外沖孔，凹?？康酵鈧?cè)的平面上，孔型垂直于外平面。
3、液壓動力站流量足，配有蓄能器，保證高速沖孔的流量。
4、通過自動轉換軟件把CAD圖形自動轉換為加工程序，簡化繁瑣的編程，實現按圖加工。
5、軟件界面友好，編程軟件和自動轉換軟件可獨立于主機設備、安裝于任一臺辦公電腦中，實現異地編程，直接拷貝或通過網絡傳輸至設備使用。
6、合理的電氣控制系統，配備聯想計算機，5軸控制穩定可靠，操作方便。
7、元件檔次高，液壓元件、全部電氣元件（含按鈕、開關等）、滾珠絲杠、直線導軌都為進口配件（詳見主要元件、部件清單）。
3.技術參數
項 目 名 稱
單位
規 格
加工范圍（U型鋼）
mm
70×45×4-120×53×5
自動送進料道長度(工件長度)
mm
12000
工件厚度
mm
5
工件重量
kg
200
沖頭數量
個
左、右各1，上3，共6
沖孔力
KN
150X3
剪切力
KN
630
連續沖孔次數
/min
40
立式?jīng)_床左右移動范圍
mm
20-100mm
A側沖床模架上下移動范圍（基準側）
mm
20-40mm
B側沖床（移動側）移動距離
mm
60mm
B側沖床模架上下移動范圍
mm
20-40mm
沖孔直徑范圍
mm
Ф6-Ф14
相鄰孔孔距誤差
mm
±0.5
不相鄰孔孔距誤差
mm
±0.75
壓縮空氣壓力
MPa
0.6（氣源用戶自備）
夾持臂運動（送進方向）行程
mm
6000
齒輪齒條傳動伺服電機功率（X軸）
KW
2
其它4軸伺服電機功率
KW
1.3
上料道外形尺寸（長×寬×高）
mm
14000×1250×1530
下料道長度
mm
5000
總功率
KW
約30
生產線外形尺寸 L×W×H
mm
22000×6000×1800
CAD圖紙自動轉換成加工程序功能
具備
