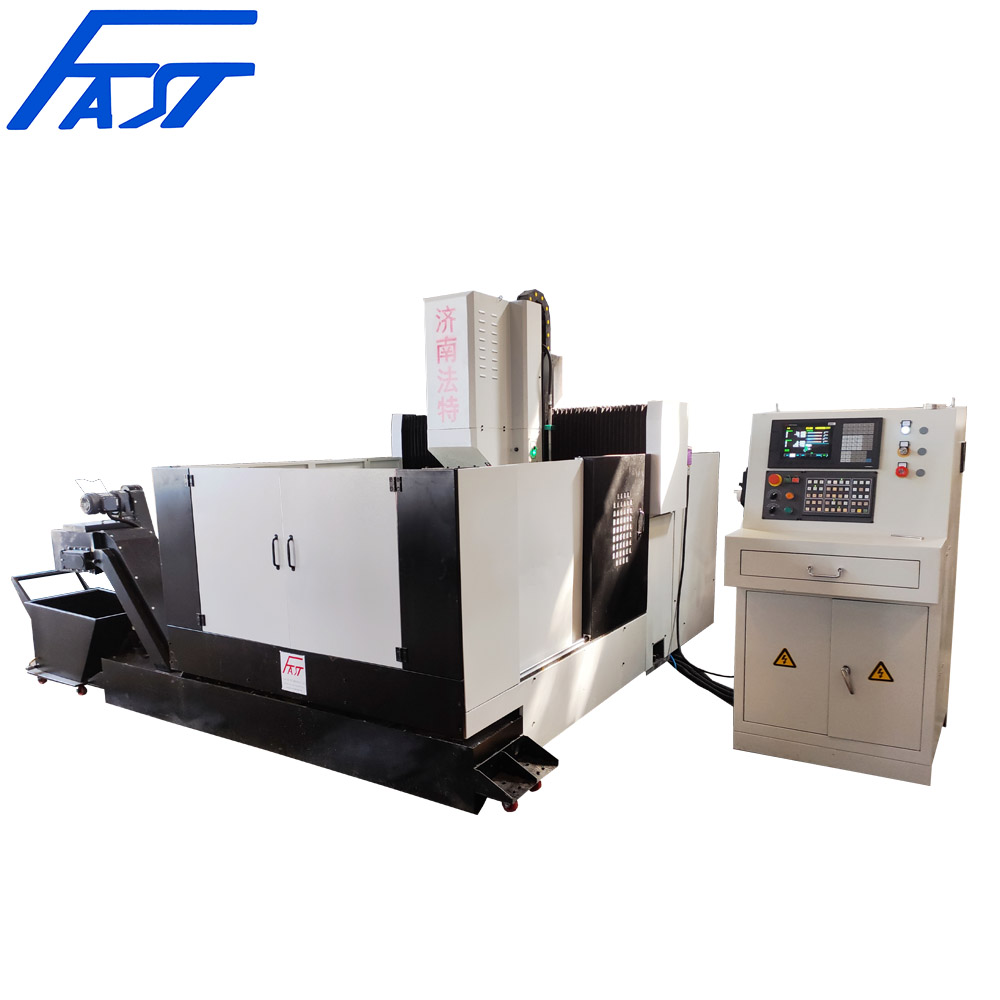

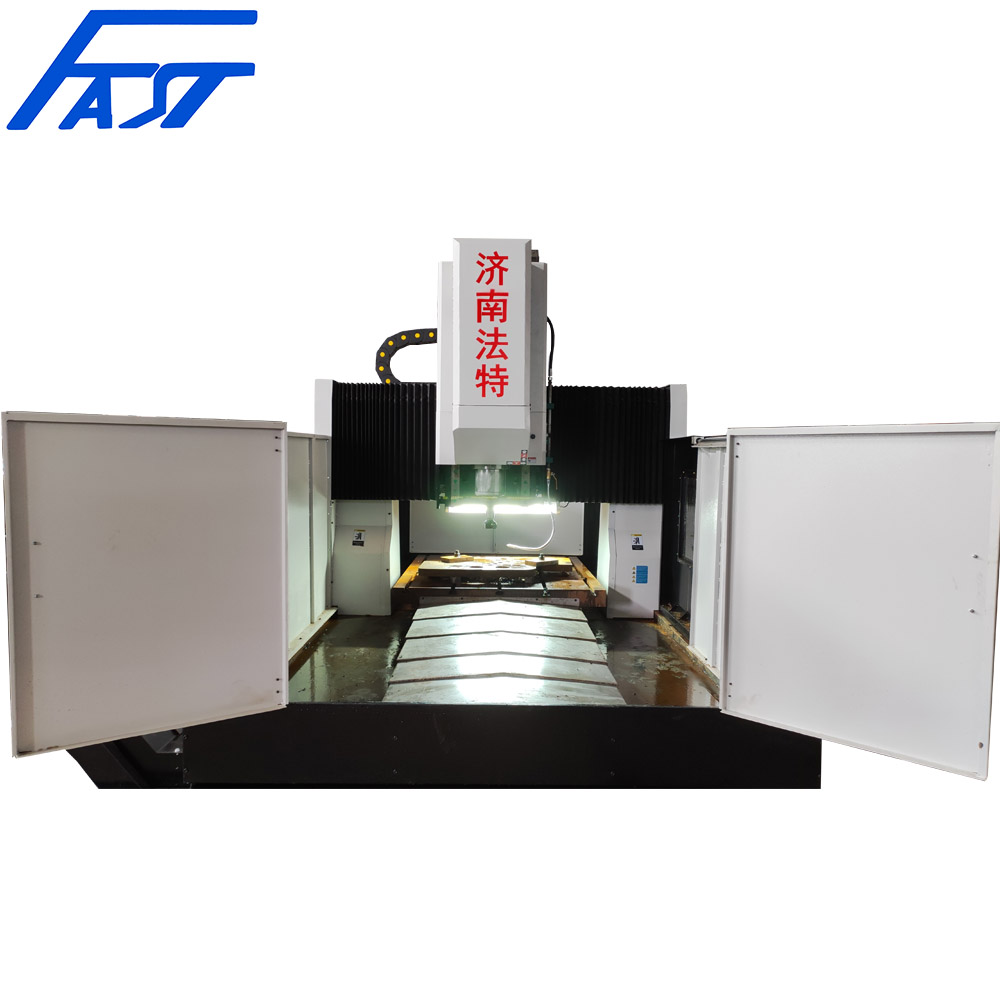

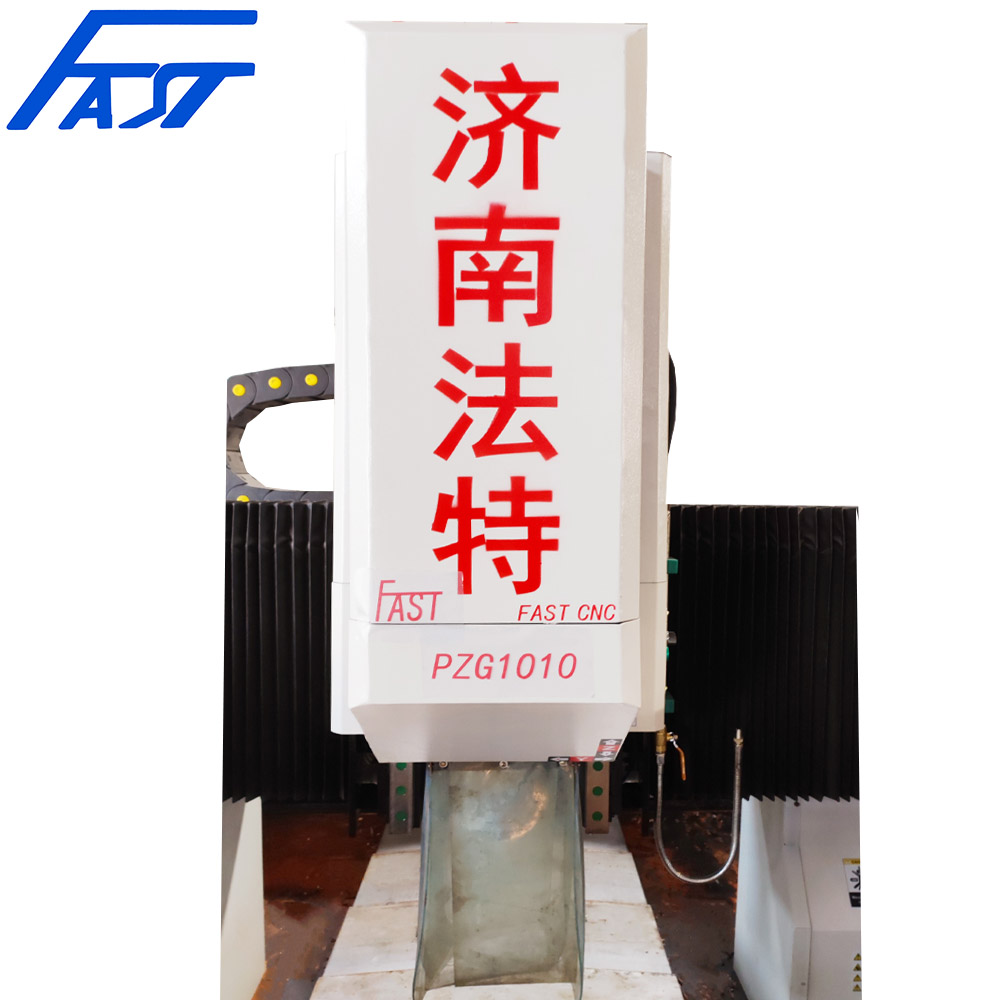

桌面移動式高速鉆銑攻絲鉆床
用途

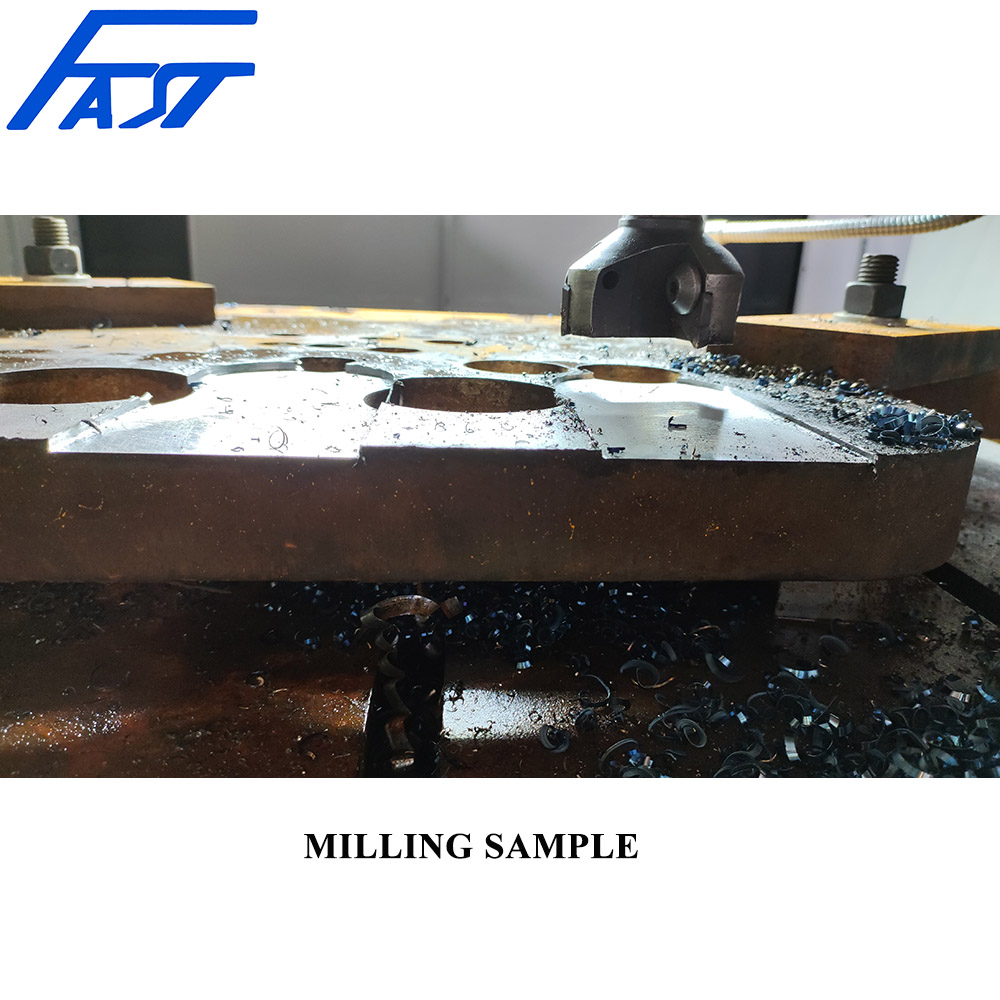

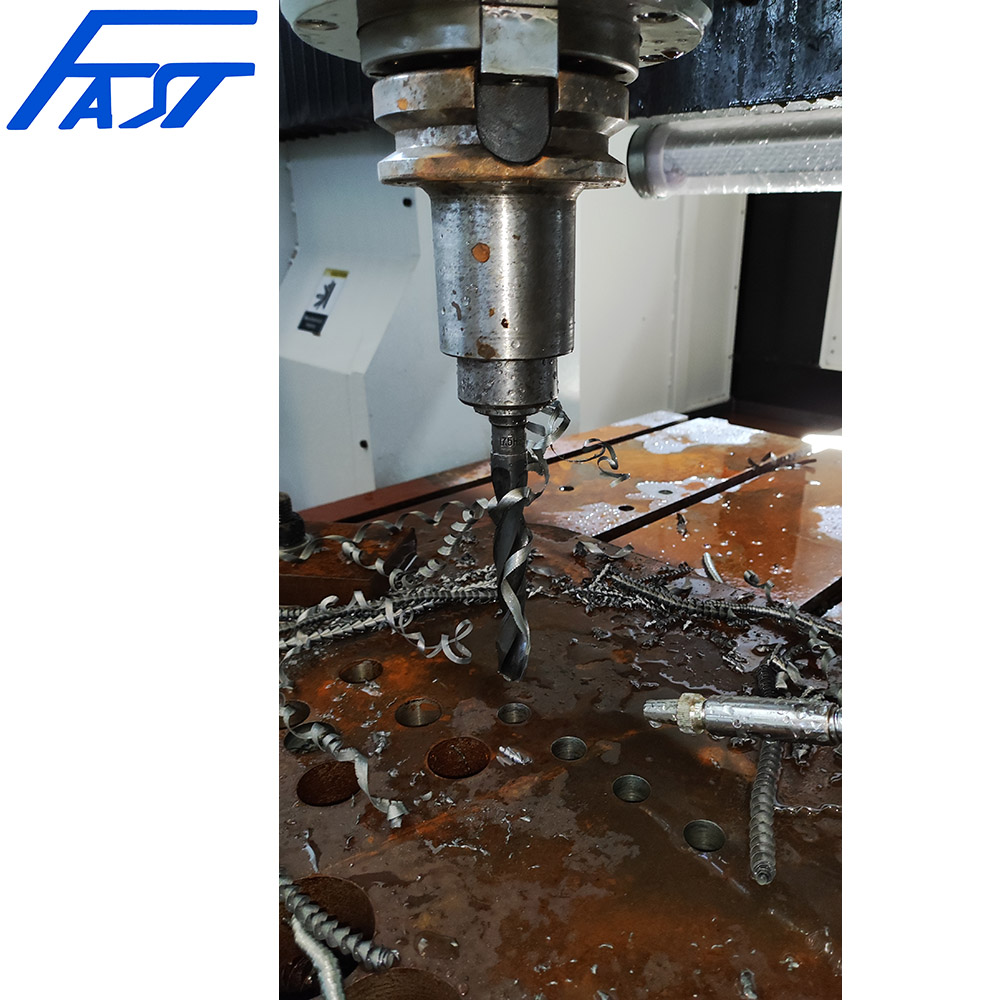

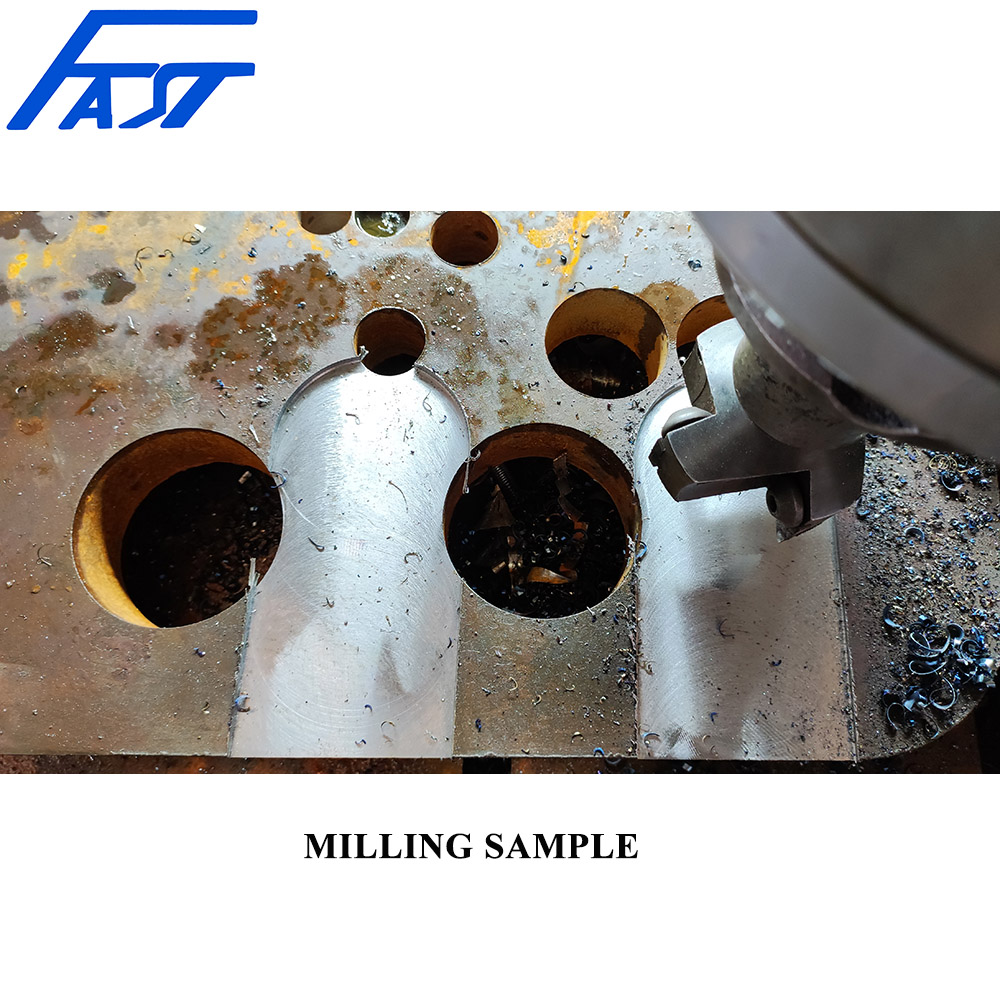

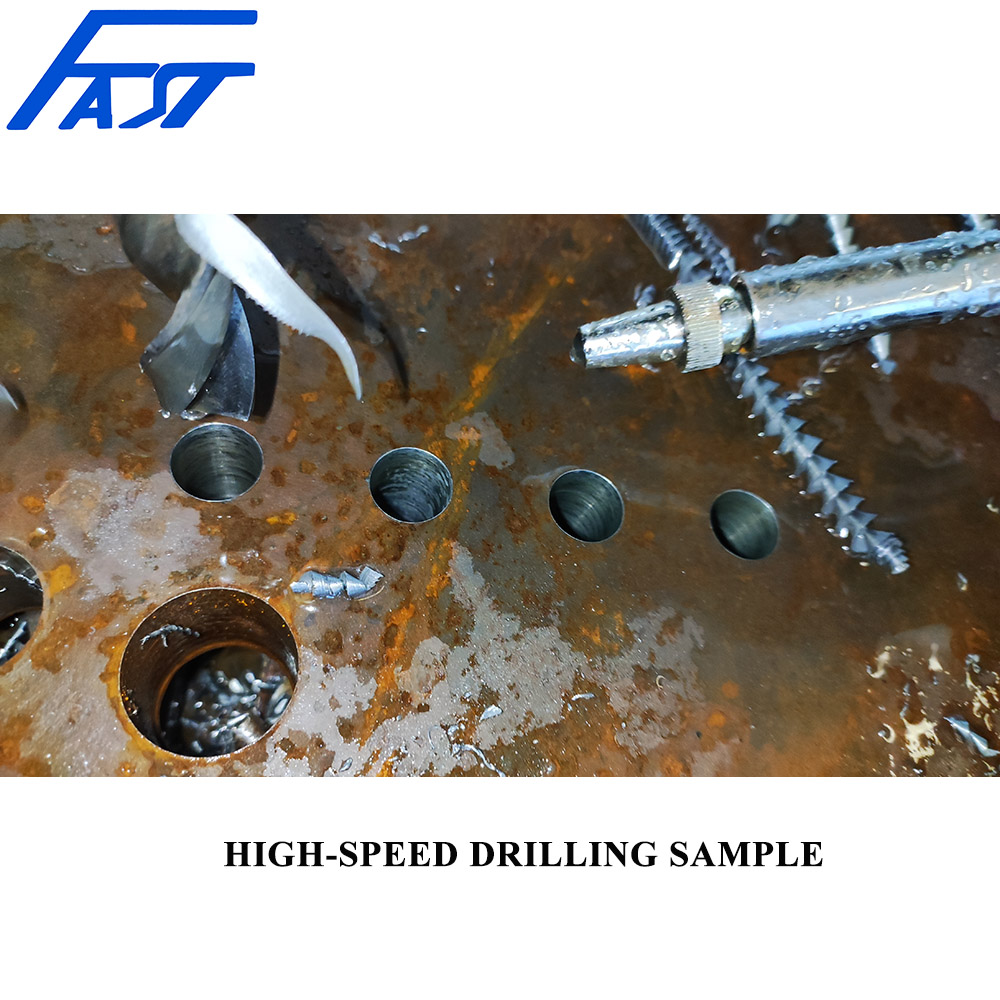

該機床主要用于法蘭、管板、機座等的鉆孔、銑削、倒角、攻絲等加工。可用硬質合金銑刀進行內冷高速鉆，或用普通高速鋼麻花鉆進行外冷鉆，也可用立銑刀銑削槽口，或用刀具銑削管板管孔的膨脹槽。該機床加工過程采用數控，操作方便，可實現自動化、高精度、多品種、大批量生產。

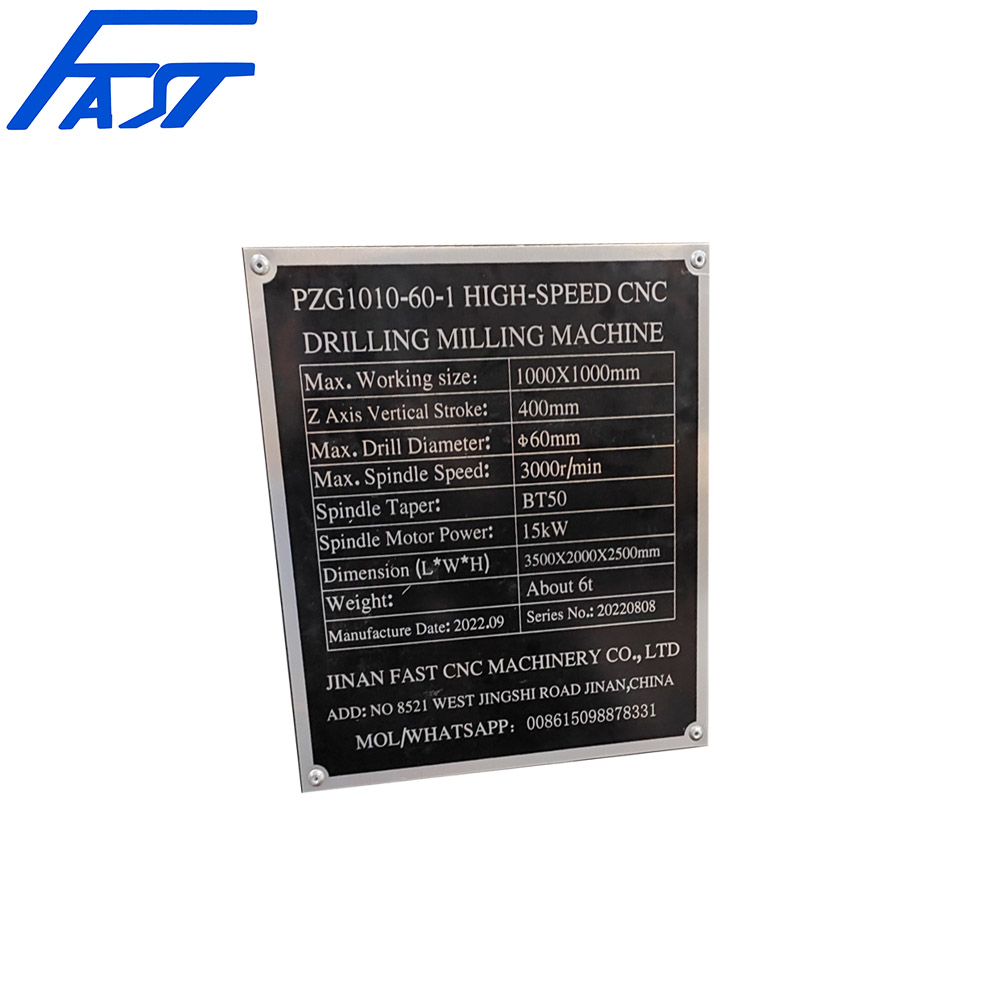

技術參數
名稱
規格
形式
龍門式
臺面尺寸(L*W)
1300*1100mm
工件尺寸 (L*W)
1000*1000mm
主軸底部至工作臺面距離
230~630mm
加工能力
鉆孔深度
250mm
鉆孔直徑
60mm
銑削直徑
銑刀頭直徑 100mm

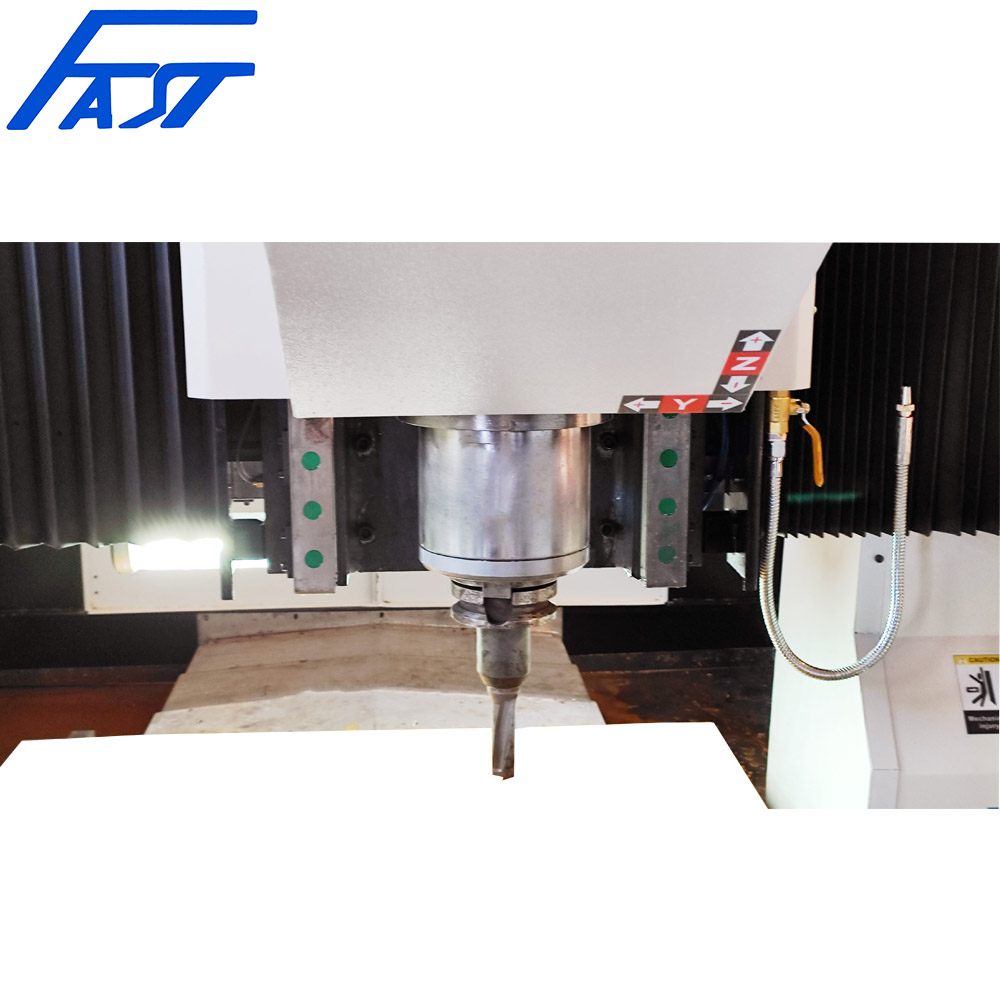

鉆孔動力頭
動力頭類型
BT50伺服控制動力頭
數量
1
夾具類型
蝶形彈簧拉桿裝置（氣壓工具）
主軸技術數據
主軸功率
15kW
主軸轉速
30~3000r/min
主軸連接模具型式
BT50
縱向運動X軸
行程
1000mm
X軸速度
0~8000mm/min
X軸伺服電機功率
2.3kW
Y軸橫向移動
行程
1000mm
Y軸速度
0~8000mm/min
Y軸伺服電機功率
2.3kW
Z軸垂直行程
行程
400mm
Z軸進給速度
0~5000mm./min
Z軸伺服電機功率
2.3kW (帶剎車)
數控軸數
4 Axes
機器精度
定位精度
<0.05mm
重新定位精度
≤0.04mm
主軸至工作臺垂直度
≤0.03mm
主軸底部和側主軸的運行
≤0.02 mm
氣動系統壓力
0.6MPa
潤滑系統壓力
1.0MPa
冷卻系統和過濾系統
功率
5kW
流量
50L/min
精度
20μm
內冷系統壓力
5.0MPa
冷卻系統壓力
0.2MPa
外形尺寸（長*寬*高）
3200*2000*2600 mm
總功率
約.30kW
凈重
約. 5T
